BZW120/65注水泵是我公司主导柱塞泵泵型配套井下防爆电机。采用联轴器直联，结构紧凑，曲轴连杆之间采用轴瓦结 构，配置强制润滑系统，保证曲柄部位润滑充分，适宜连续工作。液力端结构优化，更换易损件不需拆卸泵头，方便没有 吊装设施的场合使用，柱塞密封部位配有冷却系统，延长了柱塞及密封的使用寿命。
本产品通过了安标国家矿用产品安全标志中心认证，安标标志编号：MBC180018
| 序号 | 项目名称 | 单位 | 参数 | |
| 1 | 型号 | / | BZW120/65 | |
| 2 | 额定流量 | L/min | 120 | |
| 3 | 额定压力 | MPa | 65 | |
| 4 | 额定泵速 | 次/分 | 366 | |
| 5 | 柱塞直径 | mm | 35 | |
| 6 | 柱塞行程 | mm | 120 | |
| 7 | 柱塞数 | 个 | 3 | |

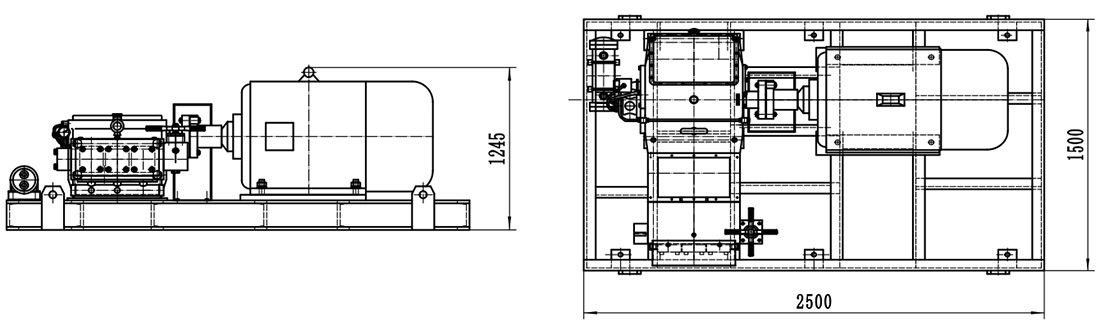

| 8 | 外形尺寸 | mm | 2500×1500×1245 | |
| 9 | 整机重量 | kg | 2200 | |
| 10 | 电动机 | 型号 | / | YBKE3-315L1-4 |
| 11 | 额定功率 | kW | 160 | |
| 12 | 额定压力 | V | 660/1140 | |
| 13 | 额定转速 | r/min | 1480 | |
表 1 注水泵基本参数
|
序 号 |
项目名称 |
单位 |
参数 |
|||||
|
1 |
型号 |
/ |
BZW125/50 |
BZW160/40 |
BZW120/65 |
BZW160/63 |
BZW125/80 |
|
|
2 |
额定流量 |
L/min |
125 |
160 |
120 |
160 |
125 |
|
|
3 |
额定压力 |
MPa |
50 |
40 |
65 |
63 |
80 |
|
|
4 |
额定泵速 |
次/分 |
366 |
366 |
366 |
366 |
366 |
|
|
5 |
柱塞直径 |
mm |
35 |
40 |
35 |
40 |
35 |
|
|
6 |
柱塞行程 |
mm |
120 |
120 |
120 |
120 |
120 |
|
|
7 |
柱塞数 |
个 |
3 |
3 |
3 |
3 |
3 |
|
|
8 |
大齿轮齿 数 |
个 |
93 |
93 |
93 |
93 |
93 |
|
|
9 |
小齿轮齿 数 |
个 |
23 |
23 |
23 |
23 |
23 |
|
|
10 |
噪声 |
dB（A） |
103 |
103 |
103 |
104 |
104 |
|
|
11 |
容积效率 |
% |
88 |
88 |
88 |
91 |
91 |
|
|
12 |
总效率 |
% |
81 |
81 |
81 |
82 |
82 |
|
|
13 |
外形尺寸 |
mm |
2500x1500x1130 |
2500x1500x1130 |
2500x1500x1245 |
2500x1500x1245 |
2500x1500x1245 |
|
|
14 |
整机重量 |
kg |
2100 |
2100 |
2200 |
2200 |
2200 |
|
|
15 |
电 动 机 |
型号 |
/ |
YBKE3-315M-4 |
YBKE3-315M-4 |
YBKE3-315L1-4 |
YBK3-315L1-4 |
YBK3-315L1-4 |
|
16 |
额定 功率 |
kW |
132 |
132 |
160 |
185 |
185 |
|
|
17 |
额定 电压 |
V |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
|
|
18 |
额定 转速 |
r/min |
1480 |
1480 |
1480 |
1480 |
1480 |
|
|
19 |
额定 效率 |
% |
95.4 |
95.4 |
95.4 |
95.4 |
95.4 |
|
注：以上参数是介质比重为1.0时的理论数据
