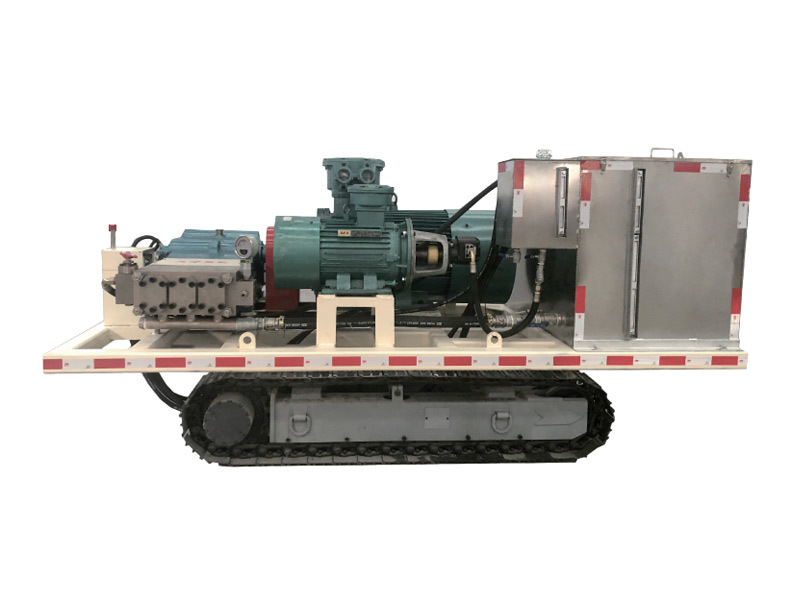

注水泵站采用我公司注水泵安标产品,配置履带式行走机构,适应矿井巷道内移动使用,行走机构采用单独设置的液压 油泵,通过换向阀驱动液压马达,实现机组的前后移动和转弯,并具有一定的爬坡能力,机组配有过渡水箱和液压油箱。

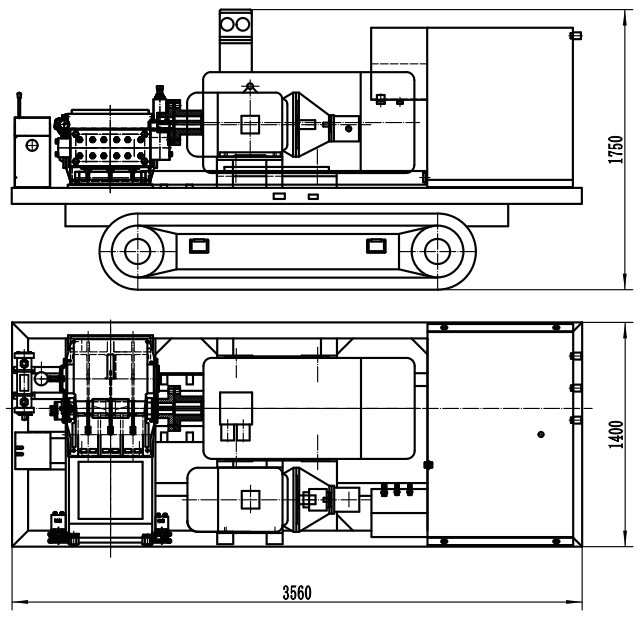

参考外型尺寸



项目名称 单位 参数
型号 / BZWL120/65-XQ120/10
整机性能 注水泵型号 / BZW120/65
额定流量 L/min 120
额定压力 Mpa 65
水箱容积 L 1000
整机重量 kg <6000
外形尺寸 mm 3560×1400×1750
行走机构参数 行走方式 / 履带式
驱动机构形式 / 液压马达驱动
油箱容积 L 42
工作压力 MPa <20
工作流量 L/min 60
行走速度 m/min 30
爬坡能力 ° ±20
电机参数 电机型号 / YBK3-315L1-4
额定功率 kW 160
额定压力 V 660/1140
额定转速 r/min 1480



表 1  注水泵基本参数



序 号

项目名称

单位

参数

1

型号

/

BZW125/50

BZW160/40

BZW120/65

BZW160/63

BZW125/80

2

额定流量

L/min

125

160

120

160

125

3

额定压力

MPa

50

40

65

63

80

4

额定泵速

次/分

366

366

366

366

366

5

柱塞直径

mm

35

40

35

40

35

6

柱塞行程

mm

120

120

120

120

120

7

柱塞数

3

3

3

3

3

8

大齿轮齿 数

93

93

93

93

93

9

小齿轮齿 数

23

23

23

23

23

10

噪声

dB(A)

103

103

103

104

104

11

容积效率

%

88

88

88

91

91

12

总效率

%

81

81

81

82

82

13

外形尺寸

mm

3000×1500×1130

3000×1500×1130

3000×1500×1130

3000×1500×1130

3000×1500×1130

14

整机重量

kg

2100

2100

2200

2200

2200

15

电 动 机

型号

/

YBKE3-315M-4

YBKE3-315M-4

YBKE3-315L1-4

YBK3-315L1-4

YBK3-315L1-4

16

额定

功率

kW

132

132

160

185

185

17

额定

电压

V

660/1140

660/1140

660/1140

660/1140

660/1140

18

额定

转速

r/min

1480

1480

1480

1480

1480

19

额定

效率

%

95.4

95.4

95.4

95.4

95.4



注:以上参数是介质比重为1.0时的理论数据
