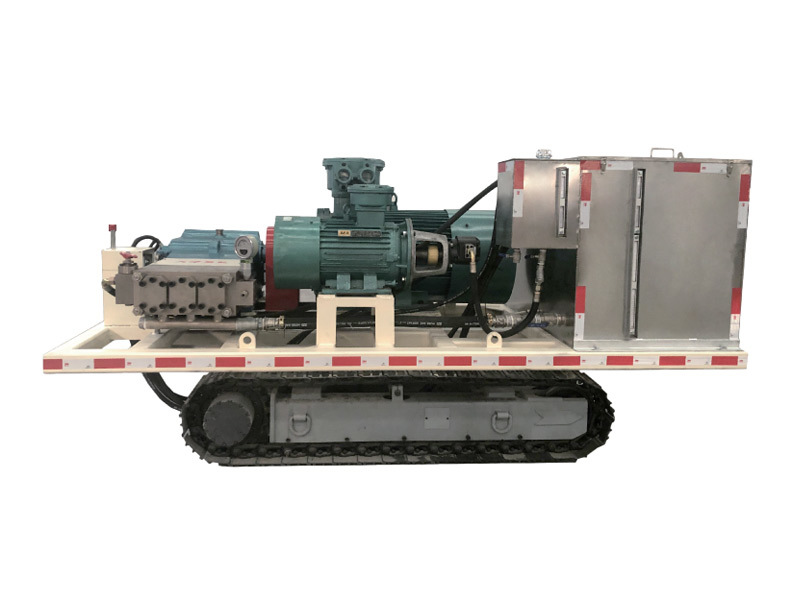

注水泵站采用我公司注水泵安标产品，配置履带式行走机构，适应矿井巷道内移动使用，行走机构采用单独设置的液压 油泵，通过换向阀驱动液压马达，实现机组的前后移动和转弯，并具有一定的爬坡能力，机组配有过渡水箱和液压油箱。
| 项目名称 | 单位 | 参数 | |
| 型号 | / | BZWL120/65-XQ120/10 | |
| 整机性能 | 注水泵型号 | / | BZW120/65 |
| 额定流量 | L/min | 120 | |
| 额定压力 | Mpa | 65 | |
| 水箱容积 | L | 1000 | |
| 整机重量 | kg | ＜6000 | |

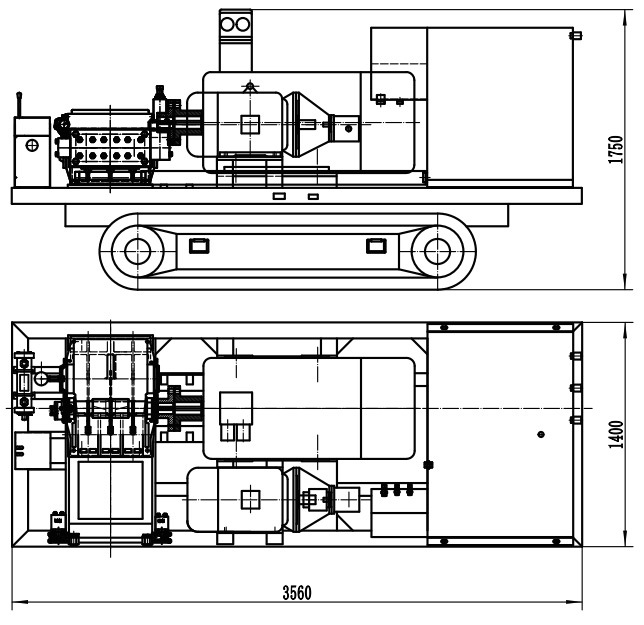

| 外形尺寸 | mm | 3560×1400×1750 | |
| 行走机构参数 | 行走方式 | / | 履带式 |
| 驱动机构形式 | / | 液压马达驱动 | |
| 油箱容积 | L | 42 | |
| 工作压力 | MPa | ＜20 | |
| 工作流量 | L/min | 60 | |
| 行走速度 | m/min | 30 | |
| 爬坡能力 | ° | ±20 | |
| 电机参数 | 电机型号 | / | YBK3-315L1-4 |
| 额定功率 | kW | 160 | |
| 额定压力 | V | 660/1140 | |
| 额定转速 | r/min | 1480 | |
表 1 注水泵基本参数
|
序 号 |
项目名称 |
单位 |
参数 |
|||||
|
1 |
型号 |
/ |
BZW125/50 |
BZW160/40 |
BZW120/65 |
BZW160/63 |
BZW125/80 |
|
|
2 |
额定流量 |
L/min |
125 |
160 |
120 |
160 |
125 |
|
|
3 |
额定压力 |
MPa |
50 |
40 |
65 |
63 |
80 |
|
|
4 |
额定泵速 |
次/分 |
366 |
366 |
366 |
366 |
366 |
|
|
5 |
柱塞直径 |
mm |
35 |
40 |
35 |
40 |
35 |
|
|
6 |
柱塞行程 |
mm |
120 |
120 |
120 |
120 |
120 |
|
|
7 |
柱塞数 |
个 |
3 |
3 |
3 |
3 |
3 |
|
|
8 |
大齿轮齿 数 |
个 |
93 |
93 |
93 |
93 |
93 |
|
|
9 |
小齿轮齿 数 |
个 |
23 |
23 |
23 |
23 |
23 |
|
|
10 |
噪声 |
dB（A） |
103 |
103 |
103 |
104 |
104 |
|
|
11 |
容积效率 |
% |
88 |
88 |
88 |
91 |
91 |
|
|
12 |
总效率 |
% |
81 |
81 |
81 |
82 |
82 |
|
|
13 |
外形尺寸 |
mm |
3000×1500×1130 |
3000×1500×1130 |
3000×1500×1130 |
3000×1500×1130 |
3000×1500×1130 |
|
|
14 |
整机重量 |
kg |
2100 |
2100 |
2200 |
2200 |
2200 |
|
|
15 |
电 动 机 |
型号 |
/ |
YBKE3-315M-4 |
YBKE3-315M-4 |
YBKE3-315L1-4 |
YBK3-315L1-4 |
YBK3-315L1-4 |
|
16 |
额定 功率 |
kW |
132 |
132 |
160 |
185 |
185 |
|
|
17 |
额定 电压 |
V |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
660/1140 |
|
|
18 |
额定 转速 |
r/min |
1480 |
1480 |
1480 |
1480 |
1480 |
|
|
19 |
额定 效率 |
% |
95.4 |
95.4 |
95.4 |
95.4 |
95.4 |
|
注：以上参数是介质比重为1.0时的理论数据
